| 하이 라이트: | 저전압 추출 배전반,3상 저전압 배전반 |
||
|---|---|---|---|

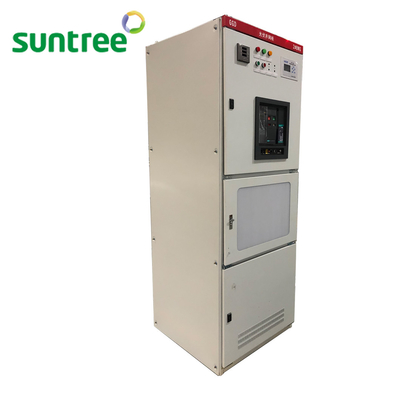

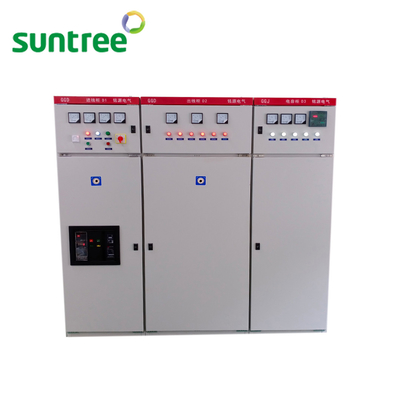

GGD AC 저전압 배전 스위치기어
생산 설명
GGD AC 저전압 배전 개폐기는 발전소, 변전소, 광산 기업 등에서 AC 50/60Hz, 정격 전압 400V, 정격 전류가 3150A 이하인 특정 배전 시스템에 적용되며 이 제품은 주로 전력 변환에 사용되며, 전력 장비, 조명 및 배전 장비의 분배 및 제어.
GGD AC 저전압 분배 개폐기는 IEC439 저전압 완전 세트 스위치 장비 및 제어 장비 및 GB7251.1 저전압 완전 세트 스위치 장비 등의 기술 요구 사항을 준수합니다.
| 다음과 같은 개폐 장치의 정상적인 사용 조건: | |
| 주변 온도: | |
| 최고 | +40°C |
| 최대 24시간 평균 | +35°C |
| 최소 (마이너스 15 실내 클래스에 따라) | -5°C |
| 주변 습도: | |
| 일일 평균 상대 습도 | 95% 미만 |
| 월 평균 상대 습도 | 90% 미만 |
| 지진 강도 | 8도 이하 |
| 해발 고도 | 2000m 미만 |
기술 사양
| 안건 | 단위 | 데이터 |
| 정격 전압 | V | 400 / 690 |
| 정격 절연 전압 | V | 690/1000 |
| 정격 주파수 | Hz | 50 / 60 |
| 정격 메인 버스 바 최대.현재의 | NS | 3150 |
| 주모선의 정격 단시간 내전류(1s) | 카 | 50/80 |
| 메인 모선의 정격 단시간 피크 내전류 | 카 | 105/176 |
| 정격 배전 버스 바 전류 | NS | 1000 |
| 보호 수준 | IP30, IP40 |
구조도:
제품 특징:
GGD AC 저전압 분배 배전반 일반적인 형태를 취한다. 배전반 , 프레임은 8 MF 냉간 벤딩 스틸로 용접되며 프레임 부품 및 특수지지 부품은 NC 장비로 처리되어 캐비닛 본체의 정밀도와 품질을 보장합니다.
일반 캐비닛의 부품은 모듈의 원리에 따라 설계되었으며 20개의 금형 설치 구멍이 있으며 일반 계수가 높습니다.공장이 사전 생산을 달성하도록 할 수 있습니다.
캐비닛 작동 시 방열은 GGD 설계에서 충분히 고려됩니다. 배전반 . 봉인된 배전반 몸은 열 발산의 목적을 달성하기 위해 아래에서 위로 자연 환기 채널을 형성합니다.
더 캐비그물 도어는 조정 및 쉬운 설치 없이 경첩으로 캐비닛 프레임과 연결됩니다.
NS 배전반 표면은 정전기 살포, 강한 접착 및 좋은 짜임새를 채택합니다.무광택 톤으로 전체 캐비닛은 눈부심 효과를 방지하여 직원이보다 편안한 환경을 조성합니다.
